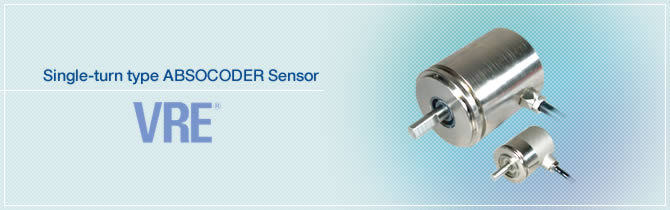

Single-turn type ABSOCODER Sensor VRE®
Mô tả
Cảm biến vị trí một vòng quay tuyệt đối của NSD được gọi là VRE ABSOCODER là cảm biến cơ - điện phép đo vị trí góc dưới sự thay đổi từ trở.
Chọn mã sản phẩm
| Danh sách mã sản phẩm | Loại | Mounting | Hình dáng trục | Loại đầu kết nối |
| VRE-P028SAC | P028 | S | A | C |
| VRE-S028SAC | S028 | |||
| VRE-P062SAC | P062 | S | A | |
| VRE-P062SBC | B | |||
| VRE-P062FAC | F | A | ||
| VRE-P062FBC | B | |||
| VRE-S062FAL | S062 | A | L | |
| VRE-16TS062FAL | 16TS062 |
- Loại: P[Tiêu chuẩn] 16TS[Độ chính xác cao]
- Mounting: S[Servo-mount type] F[Flange-mount type]
- Hình dạng trục (Shaft): A[Flat] B[Key way]
- Loại đầu kết nối: C[Cáp và đầu kết nối] L[Đầu kết nối]

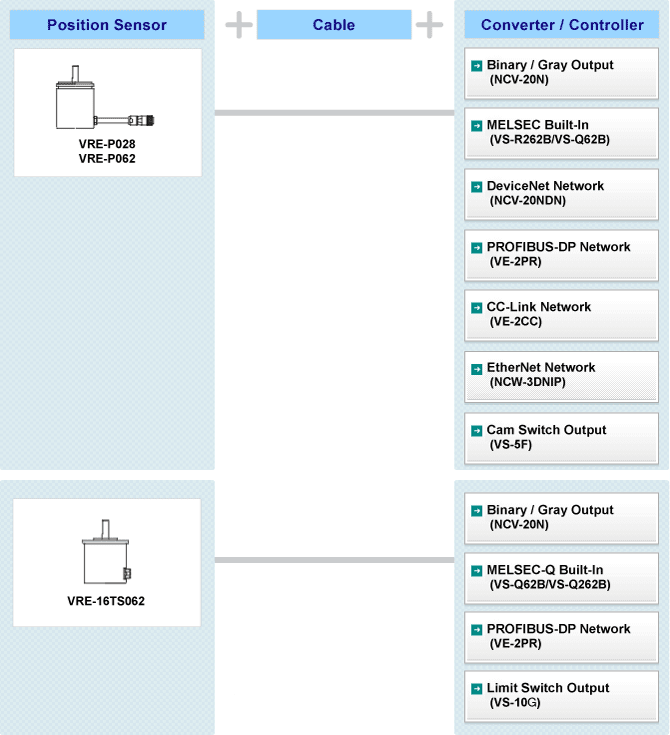

Cấu hình hệ thống
Đặc tính
Dòng tiêu chuẩn
| Item | Đặc tính | ||
| Mã sản phẩm | VRE-P028 | VRE-P062 | |
| Tổng số vòng | 1 | ||
| Số độ phân giải | 8192(213) | ||
| Khối lượng tịnh (kg) | 0.25 | 1.3 | |
| Linearity error (°degree) | 1.5 Max. | 1 Max. | |
| Moment of inertia | kg･m2 {kgf･cm･s2} | 9.3×10-8{9.5×10-7} | 6.4×10-6{6.5×10-5} |
| Starting torque | N･m{kgf･cm} | 1.5×10-3 {0.015} or less | 4.9×10-2{0.5} or less |
| Permissible shaft load | Radial(N {kgf}) | 15{1.5} | 98{10} |
| Thrust(N {kgf}) | 9.8 {1.0} | 49 {5} | |
| Permissible mechanical speed | 6000 | 3600 | |
| Nhiệt độ môi trường | Hoạt động | -20 ～ +60 | |
| Lưu kho | -30 ～ +90 | ||
| Chống rung | 2.0×102m/s2 {20G} 2000Hz up /down 4h, forward/back 2h, conforms to JIS D1601 standard | ||
| Chống sốc | 4.9×103m/s2 {500G} 0.5ms up/down/forward/back 3 times each, conforms to JIS C5026 standard | ||
| Chuẩn bảo vệ | IP40(JEM1030) | IP52f(JEM1030) | |
| Tối đa chiều dài cáp | Loại cáp tiêu chuẩn (m) | 100(3P-S) | |
| Robotic cable (m) | 100(3P-RBT) | ||
| Chiều dài tiêu chuẩn (m) | 2 | ||
Dòng chính xác cao
| Item | Đặc tính | ||
| Mã sản phẩm | VRE-S028 | VRE-S062 | |
| Tổng số vòng | 1 | ||
| Số độ phân giải | 4096(212) | ||
| Khối lượng tịnh (kg) | 0.21 | 1.2 | |
| Linearity error(°degree) | 0.5 Max. | 0.4 Max. | |
| Moment of inertia | kg･m2 {kgf･cm･s2} | 1.3×10-7 {1.3×10-6} | 5.4×10-6 {5.5×10-5} |
| Starting torque | N･m{kgf･cm} | 1.5×10-3{0.015} or less | 4.9×10-2{0.5} or less |
| Permissible shaft load | Radial(N {kgf}) | 15 {1.5} | 78 {8} |
| Thrust(N {kgf}) | 9.8{1.0} | 39{4} | |
| Permissible mechanical speed | 6000 | 3600 | |
| Nhiệt độ môi trường | Hoạt động | -20 ～ +60 | |
| Lưu kho | -30 ～ +90 | ||
| Chống rung | 2.0×102m/s2 {20G} 200Hz up /down 4h, forward/back 2h, conforms to JIS D1601 standard | ||
| Chống sốc | 4.9×103m/s2 {500G} 0.5ms up/down/forward/back 3 times each, conforms to JIS C5026 standard | ||
| Chuẩn bảo vệ | IP40(JEM1030) | IP52f(JEM1030) | |
| Tối đa chiều dài cáp | Loại cáp tiêu chuẩn (m) | - | |
| Robotic cable (m) | 100(3S-RBT) | ||
| Chiều dài tiêu chuẩn (m) | 2 | ||
Độ phân giải cao
| Item | Đặc tính | |
| Mã sản phẩm | VRE-16TS062 | |
| Tổng số vòng | 1 | |
| Số độ phân giải | 65536(216) | |
| Khối lượng tịnh (kg) | 1.3 | |
| Linearity error(°degree) | 0.067 Max. | |
| Moment of inertia | kg･m2 {kgf･cm･s2} | 7.4×10-6 {7.5×10-5} |
| Starting torque | N･m{kgf･cm} | 4.9×10-2{0.5} or less |
| Permissible shaft load | Radial(N {kgf}) | 78 {8} |
| Thrust(N {kgf}) | 39{4} | |
| Permissible mechanical speed | 3600 | |
| Nhiệt độ môi trường | Hoạt động | -20 ～ +60 |
| Lưu kho | -30 ～ +90 | |
| Chống rung | 2.0×102m/s2{20G} 200Hz up /down 4h, forward/back 2h, conforms to JIS D1601 standard | |
| Chống sốc | 4.9×103m/s2 {500G} 0.5ms up/down/forward/back 3 times each, conforms to JIS C5026 standard | |
| Chuẩn bảo vệ | IP52f(JEM1030) | |
| Tối đa chiều dài cáp | Loại cáp tiêu chuẩn (m) | - |
| Robotic cable (m) | 100(3S-RBT) | |
| Chiều dài tiêu chuẩn (m) | - | |
