Bộ hiển thị tín hiệu cho VARICAM
Xuất sứ: Japan
Nhà cung cấp: NSD Group
Hãng sản xuất: NSD Corp
Ứng dụng sản phẩm: Ngành Bánh Kẹo, Ngành Dệt, Ngành Thép, Ngành Thực Phẩm, Ngành Xi Măng
091 515 9944
NSD GROUP - Sản Phẩm Được Phân Phối Độc Quyền Bởi
SONG THÀNH CÔNG
Limit Switch Output Controller VARILIMIT®
Mô tả
Công tắc điện điều khiển xuất tín hiệu ngõ để ra điều khiển vị trí của hãng NSD được gọi là VARILIMIT là một trong những bộ điều khiển nổi tiếng nhất thiết lập lại giải pháp công tắc giới hạn hành trình. Công tắc hành trình, chúng được sử dụng để điều khiển vị trí, cũng như khóa an toàn, hoặc là đếm số vật thể đi qua một điểm. Công tắc hành trình là một thiết bị cơ điện bao gồm 1 bộ actuator cơ liên kết với bộ tiếp điểm. Khi vật thể đi qua tiếp xúc với actuator, thì thiết bị sẽ hoạt động tạo ra tín hiệu hoặc ngắt kết nối điện. Công tắc hành trình được sử dụng đa dạng trong nhiều ứng dụng và nhiều môi trường bởi sự bên bỉ, dễ cài đặt. Tuy nhiên, công tắc hành trình này sử dụng tiếp xúc cơ học để phát hiện vật thể hoặc vị trí của nó đang di chuyển nên tiếp xúc cơ này lâu dài làm hao mòn vật thể. Vì thế, người vận hành cần bảo trì công tắc cơ này duới sự ảnh hưởng của môi trường.
VARILIMIT với ABSOCODER là giải pháp tốt nhất thay thế cho các công tắc hành trình hiện tại. ABSOCODER lắp đặt ở phần cơ khí, và VARILIMIT được lắp đặt ở phòng điều khiển, và chúng được kết nối với nhau qua cáp kết nối.
VARILIMIT là kết nối với cảm biến vòng quay tuyệt đối nhiều vòng (MRE series) và ABSOCODER tuyến tính đo vị trí chính xác tuyệt đối, điều khiển tín hiệu ngõ ra và điều khiển giám sát của hệ thống.

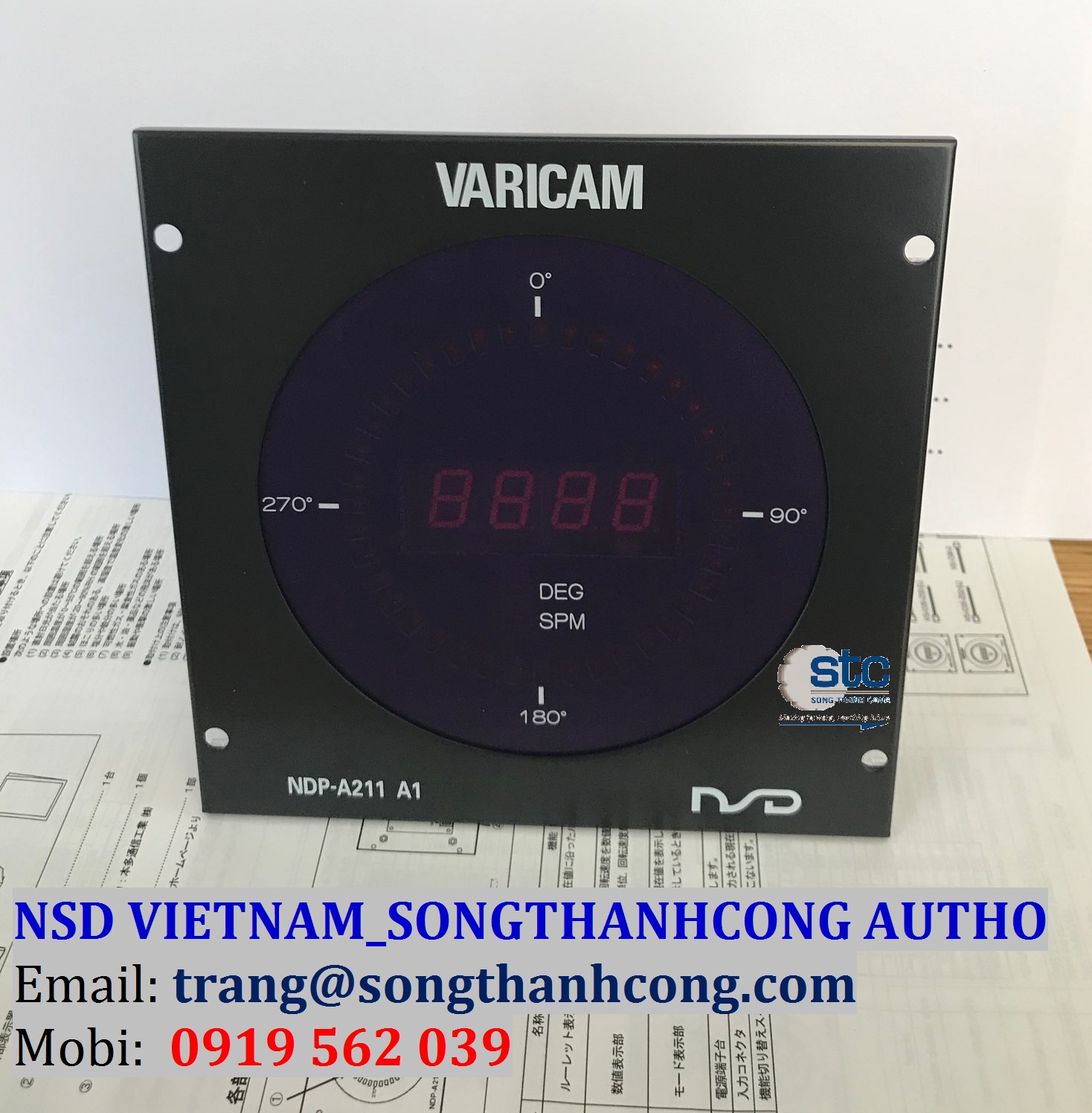

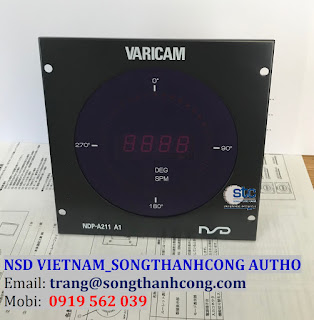

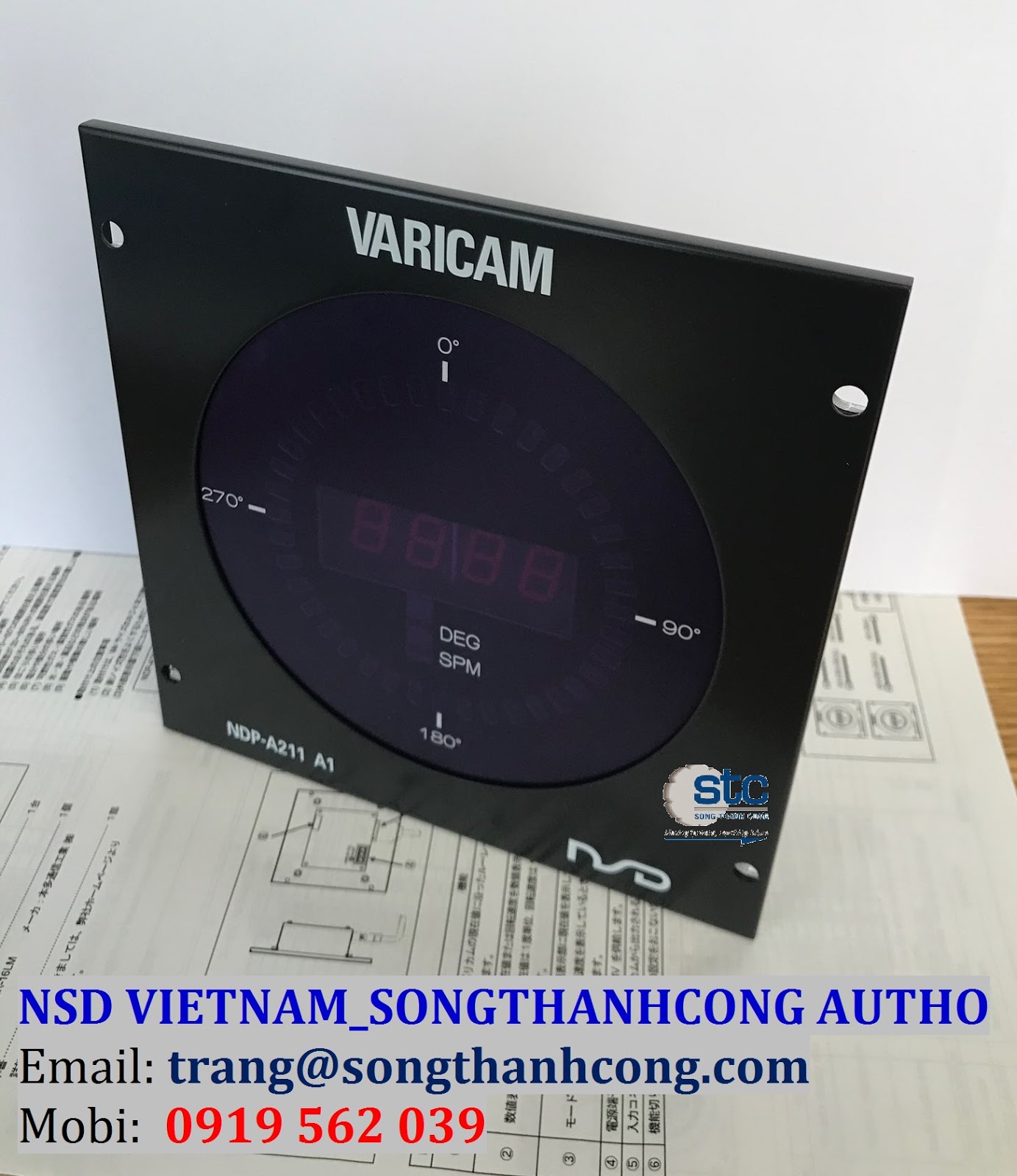

Màn hình hiển thị cho VARICAM
Loại kết nối song song
Dòng cảm biến góc và tốc độ quay có thể được dễ dàng giám sát chỉ bởi kết nối đến vị trí dòng ngõ ra của bộ điều khiển.
Form chọn code
NDP-A2[1]1A1
[1]Size
| Code | Size |
|---|---|
| 1 | Loại tiêu chuẩn |
| 2 | Loại thu nhỏ |

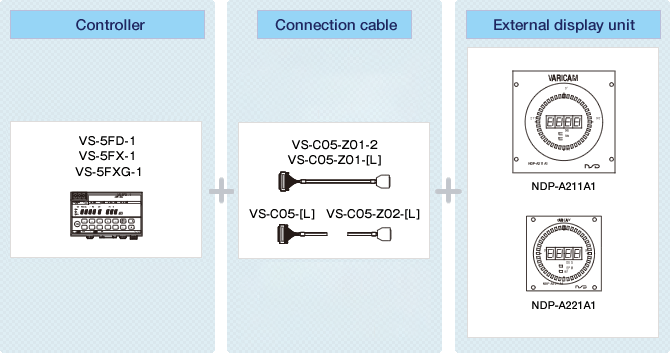

Cấu hình cơ bản của ABSOCODER
Đặc tính
Đặc tính chung
| Item |
Đặc tính |
|
|---|---|---|
| Mã bộ chuyển đổi | NDP-A211A1 | NDP-A221A1 |
| Nguồn cấp | 24VDC | |
| Mức điện áp cho phép | 21.6 ～ 30VDC | |
| Công suất tiêu thụ | 5W or less | |
| Nhiệt độ môi trường hoạt động | 0 ～ +55℃ | |
| Khối lượng tịnh | NDP-A211A1 : 約0.7kg | NDP-A221A1 : 約0.6kg |
Đặc tính hoạt động
| Item |
Đặc tính |
|
|---|---|---|
| Mã bộ chuyển đổi | NDP-A211A1 | NDP-A221A1 |
| Displayed items | Màn hình hiện thị cho vị trí dòng, tín hiệu của vị trí dòng và tốc độ quay | |
| Bộ hiện thị giá trị vị trí dòng | Màn hình hiện thị cho vị trí dòng: 9°; Tín hiệu của vị trí dòng: 1° | |
| Mức hiển thị tốc độ quay | 2500spm(r/min) | |
| Thời gian lấy mẫu hiệu thì tốc độ | 1s | |
| Độ dài tối đa chiều dài cáp | 100m | |
Tín hiệu ngõ vào
| Item | Đặc tính | |
|---|---|---|
| Tên tín hiệu | Current position value input 10 points | Timing pulse input 1 point |
| Mạch ngõ vào | Ngõ vào DC, photo-coupler isolation | |
| Điện áp ngõ vào định mức | 24VDC | |
| Dòng điện ngõ vào định mức | 5mA | 8mA |
