ezABSO ® Network Series - Bộ mã hóa vòng quay điện từ kết nối mạng công nghiệp
Xuất sứ: Japan
Nhà cung cấp: NSD
Hãng sản xuất: NSD Corp
Ứng dụng sản phẩm: Ngành Bánh Kẹo, Ngành Dệt, Ngành Gỗ, Ngành Thép, Ngành Xi Măng
091 515 9944
NSD GROUP - Sản Phẩm Được Phân Phối Độc Quyền Bởi
SONG THÀNH CÔNG

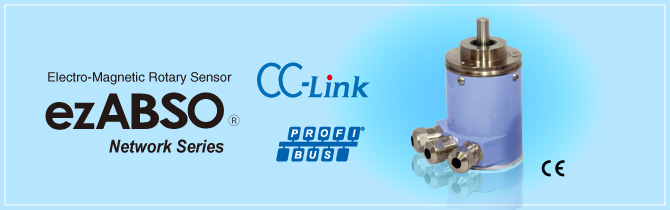

Electro-Magnetic Rotary Sensor ezABSO ® Network Series
ezABSO® là 1 loại mới của cảm biến vòng quay là 1 nhánh của loại cảm ứng điện từ.
ezABSO® có thể tự phát hiện vị trí bởi vì hệ thống bộ chuyển đổi đã được xây dựng trong cảm biến.
Model coding
EZA-MA[1]-01T
[1] Các chuẩn giao tiếp
| Code | Specifications |
|---|---|
| CCL | CC-Link |
| PRB | PROFIBUS-DP |
ZA-MA[1]-01C
[1] Các chuẩn giao tiếp
| Code | Specification |
|---|---|
| EIP | EtherNet/IP |
| Code đầy đủ |
| EZA-MACCL-01T |
| EZA-MAPRB-01T |
| EZA-MAEIP-01C |
| 1 số code đặc biệt |
| EZA-SADRA-04 |
| EZA-SAPLE-04 |
| EZA-SAPLA-04 |
| EZA-MAPRB-01F |
Loại cảm ứng điện từ: Bộ phận phát hiện của cảm biến có tuổi thọ dài bởi do cấu trúc không tiếp xúc
Ưu điểm
Các bộ phận không có trong thiết bị: Đèn LED, tụ điện, pin, biến trở trong encoder
Độ bền tuyệt vời:
- Kháng rung: 200m/S2
- Kháng sốc: 2,000m/S2
- Tiêu chuẩn bảo vệ: IP66
Độ phân giải cao:
- Mã nhị phân
- Nhiều vòng quay: tối đa 2,301,100,032 độ phân giải (8,778-vòng x 262,144)
*262,144 số lỗ quay trên 1 vòng.
Độ tin cậy cao:
- Phép đo của cảm biến vị trí tuyệt đối bằng cảm ứng điện từ mà không cần sử dụng pin
Cấu hình
Lên đến 42 trạm con có thể được kết nối với nhau bằng CC-Link
Và lên đến 124 trạm con có thể được kết nối với nhau bằng PROFIBUS
(Nếu 32 hoặc nhiều hơn trạm con được kết nối, vui lòng sử dụng thêm bộ lặp.)
Dây nguồn được bỏ qua
Đặc tính
Đặc tính chung
| Item | Specifications |
|---|---|
| Power supply voltage | 10.8 ~ 28.8VDC |
| Power consumption | 240mA or less (at 12VDC) 120mA or less (at 24VDC) |
| Vibration resistance (JIS C 60068-2-6) | 200m/S2 |
| Shock resistance (JIS C 60068-2-27) | 2,000m/S2 |
| Operationg temperature | -20 ~ +80℃ No condensation |
| Storage temperature | -20 ~ +90℃No condensation |
| Mass | Approx. 0.5kg |
Đặc tính cơ khí
| Item | Specifications |
|---|---|
| Principle | Electromagnetic Induction Type |
| Shaft diameter | 10mm |
| Protection rating | IP66 (IP64 for sensor shaft during the operation) |
| Permissible shaft load | Radial：40Ｎ Thrust：20Ｎ |
| Permissible mechanical speed | 6,000r/min |
| Linearity error | 0.03°（±0.015°） |
| Material | Body：Aluminum Shaft：Stainless |
| Moment of inertia | 1×10-6kgm2 |
| Starting torque | 0.02Nm |
Hiệu suất hoạt động
| Item | Specifications |
|---|---|
| Total number of turns | 8,778 |
| Number of divisions | Max. 2,301,100,032 divisions (8,778-turn x 262,144) ※262,144 is the number of divisions per turn. |
| Output code | Binary code |
| Moniter function | ezSCOPE |
Giao diện
| Item | Specifications | |
|---|---|---|
| Model | EZA-MACCL-01T | EZA-MAPRB-01T |
| Interface | CC-Link Ver.1.10 | PROFIBUS-DP (V0) |
| Baud rate | 10M/5M/2.5M/625k/156k [bps] | 9.6k/19.2k/45.45k/93.75k/187.5k /500k/1.5M/3M/6M/12M [bps] （Automatic Baud Rate Identification） |
| Number of stations occupied | 1 station | |
| Stations type | Remote device stations | Modular device |
