CSA-20×250-FA7-C2.0-A1 - Xi lanh cảm biến vị trí tuyến tính - Smart Linear Position Sensing Cylinder CYLNUC
Xuất sứ: NSD Group - Japan
Nhà cung cấp: Song Thành Công Đại Lý
Hãng sản xuất: NSD Corp
Ứng dụng sản phẩm: Ngành Bánh Kẹo, Ngành Dệt, Ngành Gỗ, Ngành Thép
091 515 9944
NSD GROUP - Sản Phẩm Được Phân Phối Độc Quyền Bởi
SONG THÀNH CÔNG

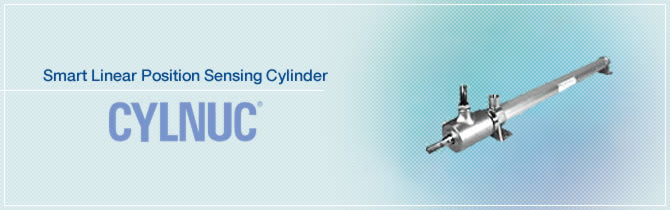

Smart Linear Position Sensing Cylinder CYLNUC®
Mô tả
CYLNUC là xi lanh cảm biến vị trí tuyến tính thông minh của NSD để hiển thị số liệu từ lộ trình duy chuyển và rod duy chuyển dọc theo thân của trục cảm biến.
Mẫu chọn code
Mã tiêu chuẩn: CSA-20×250-FA7-C2.0-A1
| Item | Code | Description | |||
|---|---|---|---|---|---|
| a | Bore size (đường kính trục) | 20 | Φ20 | Units : mm | |
| 40 | Φ40 | ||||
| b | Stroke length (chiều dài trục) | 30 ～ 500 | Φ20 | Standard stroke: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500 | Units : mm |
| 30 ～ 700 | Φ40 | Standard stroke: 50, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700 | |||
| c | Mounting style |
[FA]Flange on rod end side
|
|||
[LS]Foot on rod end side /parallel to axis  |
|||||
|
[TB]Trunnion on head end side
|
|||||
|
[FB]Flange on head end side
|
|||||
|
[LB]Foot both ends /parallel to axis |
|||||
| d | Áp xuất tối đa hoạt động | 7 | 0.7 MPa | ||
| 0 | Piston with hole | ||||
| e | Chiều dài cáp cảm biến | 2.0 | 2 m | ||
f |
Lựa chọn | A1 | Lock nut (accessory) | ||
| A2 | Clevis / single | ||||
| A3 | Clevis / double (supplied with a Pivot pin A4) | ||||
| A4 | Pivot pin (for Clevis) | ||||
| C4 | Bellows | ||||

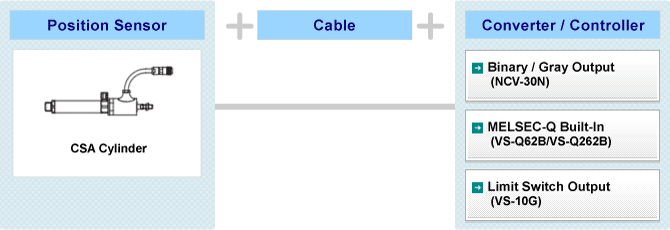

Cấu hình hệ thống
Đặc tính kỹ thuật
Xi lanh
| Item | Đặc tính | ||
|---|---|---|---|
| Bore size (đường kính xi lanh) | Φ20 | Φ40 | |
| Rod diameter (đường kính trục) (mm) | Φ10 | Φ14 | |
| Stroke (mm) | Without bellows | 30 ～ 500 | 30 ～ 700 |
| With bellows | |||
| Operating pressure range(MPa) | 0.1 ～ 0.7 | ||
| Proof pressure(MPa) | 1.05 | ||
| Operating fluid | Compressed air | ||
| Cylinder speed range(mm/s) | 50 ～ 500 | ||
| Ambient operating temperature(℃) | 5 ～ 60 | ||
Cảm biến
|
Item |
Đặc tính |
|
Mức phát hiện tuyệt đối |
12.8 |
|
Độ phân giải (mm) |
0.00156 |
|
Linearity error (mm) |
0.25 + L/2000 Max. L : Stroke |
|
Chuẩn bảo vệ |
IP67(Conforms to JAM 1030 standard) |
|
Chống rung |
2.0×102 m/s2 {20G} 200Hz up / down 4h, forward / back 2h, conforms to JIS D1601 standard |
|
Chống sốc |
4.9×103 m/s2 {500G} 0.5ms up / down / forward / back×3 times each, conforms to JIS C5026 standard |
Theoretical cylinder thrust values at various operating pressures
| Bore size (mm) |
Cross-sec. area of cylinder (mm2) |
Rod dia. (mm) |
Cross-sec. area of piston rod (mm2) |
Area of piston's rod face (mm2) |
Cylinder thrust (N) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2MPa | 0.3MPa | 0.4MPa | 0.5MPa | 0.6MPa | 0.7MPa | ||||||
| Φ20 | 314 | Φ10 | 78 | Push | 314 | 62 | 94 | 125 | 157 | 188 | 219 |
| Pull | 235 | 47 | 70 | 94 | 117 | 141 | 164 | ||||
| Φ40 | 1256 | Φ14 | 153 | Push | 1256 | 251 | 376 | 502 | 628 | 753 | 879 |
| Pull | 1102 | 220 | 330 | 441 | 551 | 661 | 771 | ||||
Mass
| Bore size (mm) |
Basic mass (ZERO stroke) (kg) |
Stroke mass per 10 mm (kg) |
Additional mass depending on mounting format (kg) | ||||
|---|---|---|---|---|---|---|---|
| FA | FB | LB | LS | TB | |||
| Φ20 | 1.2 | 0.01 | 0.06 | 0.06 | 0.15 | 0.08 | 0.10 |
| Φ40 | 1.5 | 0.02 | 0.15 | 0.15 | 0.26 | 0.13 | 0.20 |
