Pulse Count Selectable Electro-Magnetic Rotary Sensor ezABSO®

Mô tả

ezABSO® là thiết bị cảm biến vòng quay hoạt động theo nguyên lý cảm biến điện từ. ezABSO® phát hiện vị trí do bộ chuyển đổi tín hiệu được tích hợp sẵn bên trong.

Ưu điểm

So sánh sản phẩm

Item So sánh sản phẩm
ezABSO Ưu điểm Các loại encoder khác (PLG)
Khả năng chống chịu môi trường Loại cảm biến điện từ Loại cảm biến quang
Tích hợp và tuổi thọ

KHÔNG

Không có các yếu tố cảm biến quang thu-phát, cũng không có tụ điện, dễ phát nổ.



Tuổi thọ chung của các yếu tố cảm biến quang thu-phát là 40 giờ. Bị tiếp xúc với nhiệt độ nóng hơn nên càng làm giảm tuổi thọ. Một vài encoder khác (PLG) thì có sử dụng tụ điện.

Điện trở Không dùng Dùng
Giá trị điều chỉnh có sai số
Độ bền bỉ

Độ bền bỉ cao

Ánh sáng và độ cứng của Glass Epoxy Substrate tạo cho cảm biến khả năng chống sốc cao. dây dẫn được bảo vệ bởi vỏ nhựa chống ẩm

Độ bền bỉ thấp
Đĩa thủy tinh dễ bị rung và sốc dẫn đến dễ bị nứt vỡ
Chống rung 200m/s2 100m/s2
Chống sốc 2000m/s2 1000m/s2
Chuẩn bảo vệ IP66 IP55~66(Depends on types)
Lựa chọn số xung đếm

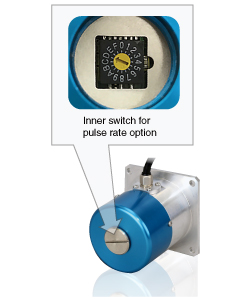

Số xung ngõ ra có thể được thay đổi bởi công tắc nội bộ.

KHÔNG

Số xung ngõ ra phụ thuộc vào các lỗ trên đĩa, và không thể thay đổi.



Form chọn code

Mã tiêu chuẩn: EZA-SAPL[ ]-04

[ ]: là lựa chọn Pulse Rate [P/R]

Có 4 lựa chọn [A],[B],[C] and [D]

Lựa chọn [A]
[0] 100 [1] 200 [2] 300 [3] 500
[4] 512 [5] 600 [6]1000 [7]1024
[8]1200 [9]1500 [A]1536 [B]2000
[C]2048 [D]2400 [E]3600 [F]4096
Lựa chọn [B]
[0] 10 [1] 128 [2] 192 [3] 256
[4] 360 [5] 384 [6] 400 [7] 720
[8] 800 [9] 900 [A]1600 [B]1800
[C]2500 [D]2560 [E]3000 [F]8192

Lựa chọn [C]

[0] 25 [1] 100 [2] 120 [3] 200
[4] 300 [5] 400 [6] 500 [7] 600
[8] 900 [9]1200 [A]1500 [B]1536
[C]2000 [D]2048 [E]2400 [F]2500

Lựa chọn [D]

[0] 3 [1] 4 [2]20 [3]24
[4] 30 [5] 40 [6] 60 [7]150
[8]250 [9]600 [A]750 [B]900
[C]1200 [D]2800 [E]5000 [F]6000



Ví dụ code đầy đủ
EZA-SAPL-200-04
EZA-SAPL-4096-04
EZA-SAPL-256-04
EZA-SAPL-8192-04
EZA-SAPL-600-04
EZA-SAPL-2500-04
EZA-SAPL-24-04
EZA-SAPL-3-04

Đây là sản phẩm mạch ngõ ra HTL push-pull (như ảnh minh họa)

Loại tùy chỉnh "EZA-SADR[ ]-04" thì có sẵn khi bạn cần sử dụng dây dẫn ngõ ra.

Thêm vào đó, đường kính trục "Φ6 và Φ8" thì có sẵn. Nếu bạn muốn tìm hiểu thêm hãy liên hệ đại diện NSD ở Việt Nam.

Đặc tính kỹ thuật



Item Specifications
Sensor model EZA-SAPL[ ]-04 *1 EZA-SADR[ ]-04 *1
Đường kính trục Φ15
Nguồn điện 10.8~26.4VDC
Dòng tiêu thụ 150mA or less (At no load)

Số xung

Công tắc có thể điều khiển được 16 loại xung
Mạch ngõ ra Push-pull Line driver (Tương đương với AM26C31 được sản xuất bởi Texas Instruments Incorporated)
Tần số phản hồi tối đa cho xung ngõ ra 200kHz 300kHz
Tốc độ quay 6000[r/min]
Chuẩn bảo vệ IP66
Chiều dài cáp kết nối 2m

*1 [ ]: Lựa chọn Pulse Rate [P/R]

Dạng xung ngõ ra
